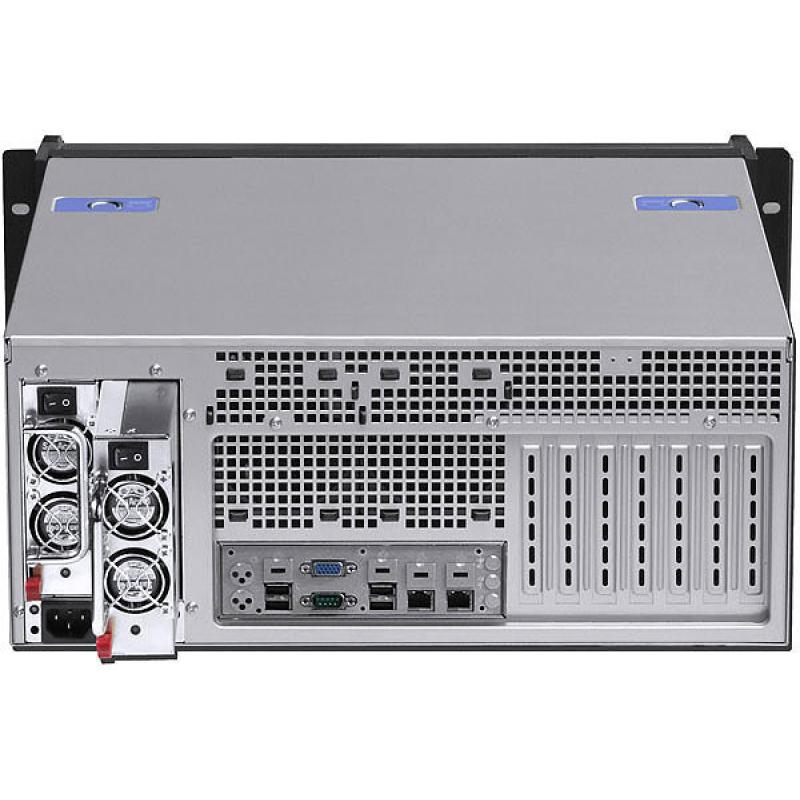

Bildansicht 0 zu Controlmaster 1324 4HE

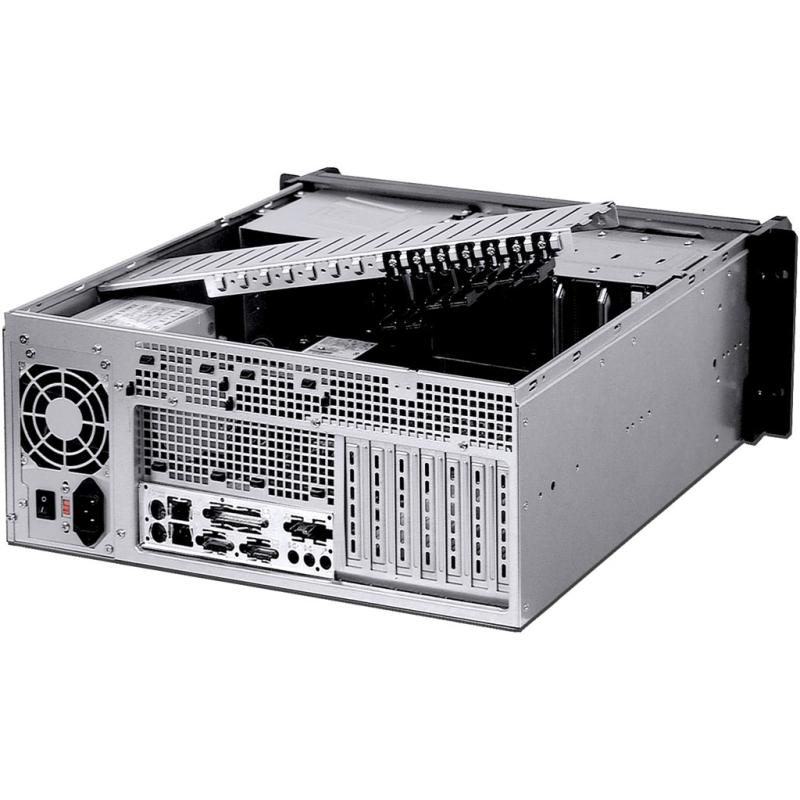

Bildansicht 1 zu Controlmaster 1324 4HE

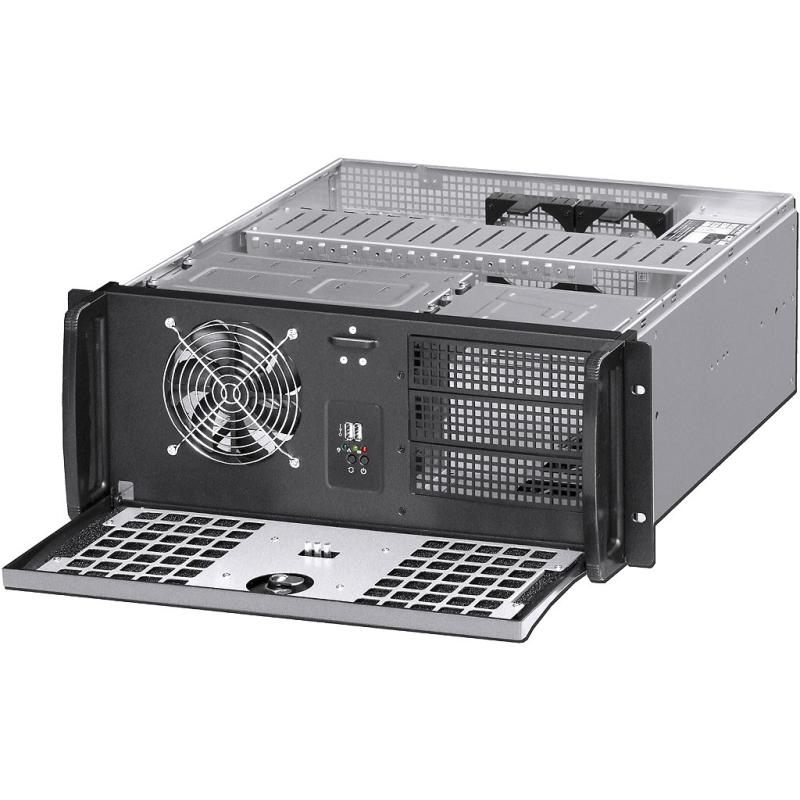

Bildansicht 2 zu Controlmaster 1324 4HE

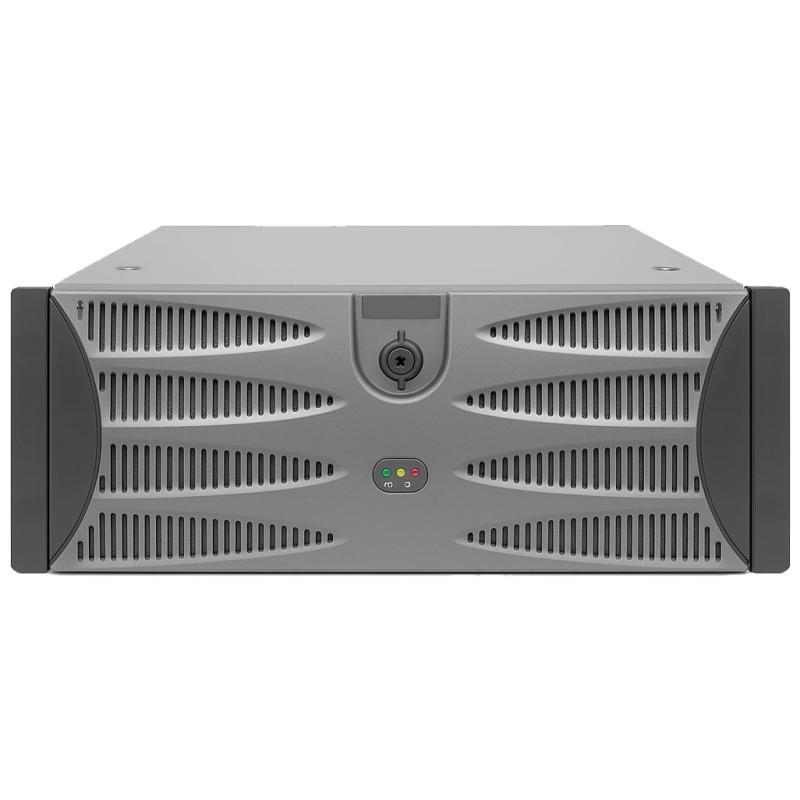

Bildansicht 3 zu Controlmaster 1324 4HE

Controlmaster 1324 4HE

19 Zoll IPC Online-Konfigurator

Art-Nr.: ybti09

Marke: [IBase]

Marke IBase

19" Controlmaster 1324 4HE IPC mit Industriemainboard Intel Core Ultra Series 2 für den durchgehenden Einsatz in Industrieumgebungen. Hohe Zuverlässigkeit, erweiterte Temperaturbereiche und lange Verfügbarkeit - ideal für Steuerung, Automatisierung und Embedded-Anwendungen.

1x Intel Core Ultra 5/7/9 (Series 2)
bis max. 196GB RAM
max. 4x HDD/SSD, max. 2x M.2
4x PCI-Express, 2x PCI
Netzwerkkarten, Grafikkarten, Betriebssystem und Raidcontroller frei konfigurierbar

Datenblatt

Produktbeschreibung Controlmaster 1324 4HE

Der Controlmaster 1324 ist ein 19 Zoll IPC im 4HE-Format, der für den durchgehenden Einsatz in industriellen Umgebungen entwickelt wurde. Durch die robuste Bauweise und die lange Verfügbarkeit bietet er eine zuverlässige Grundlage für Anwendungen in Steuerung, Automatisierung und Embedded-Systemen. Der größere Formfaktor im Vergleich zu kompakteren Varianten eröffnet zusätzlichen Raum für Erweiterungen und macht das System besonders flexibel für komplexe Aufgabenstellungen.

Als Prozessorplattform kommt die Intel Core Ultra Series 2 zum Einsatz. Diese moderne Generation kombiniert hohe Taktfrequenzen mit einer Vielzahl an Kernen und Threads, sodass sie sowohl für klassische Steuerungsaufgaben als auch für rechenintensive Anwendungen geeignet ist. Dank großem Cache und optimierter Architektur werden hohe Leistungsreserven bereitgestellt, während die Energieeffizienz gleichzeitig gewährleistet bleibt. Damit eignet sich die Plattform für den Dauerbetrieb ebenso wie für anspruchsvolle Applikationen mit Spitzenlasten.

Über den Online-Konfigurator lässt sich der Controlmaster 1324 individuell anpassen. Arbeitsspeicher, Speichermedien, Erweiterungskarten und Betriebssysteme können frei gewählt werden, wodurch ein System entsteht, das sich optimal in bestehende Infrastrukturen einfügt. Durch die Vielzahl an Erweiterungsslots steht genügend Flexibilität für den Einsatz zusätzlicher Komponenten wie Grafikkarten, Netzwerkkarten oder RAID-Controller zur Verfügung.

Typische Einsatzfelder liegen in der industriellen Bildverarbeitung, bei der Anbindung von Maschinen und Anlagen sowie in der Prozessautomatisierung, wo zuverlässige Hardware mit langfristiger Verfügbarkeit gefordert ist. Auch im Bereich Edge Computing, bei dem Daten dezentral verarbeitet werden müssen, überzeugt der Controlmaster 1324 mit stabiler Leistung und Anpassungsfähigkeit. Durch die erweiterte Bauhöhe und die vielseitigen Konfigurationsmöglichkeiten eignet er sich besonders für Szenarien, in denen zusätzliche Erweiterungen und höhere Rechenkapazität notwendig sind.

Spezifikationen

Mainboard
Hersteller	Ibase
Mainboard	MBB1005AF-Q
Anzahl CPU-Sockel	1
Chipsatz	Intel® Q870
Onboard Grafik	Intel® LGA1851 Core™ Ultra 200S Series DT
Onboard Sound	Realtek ALC888S with 7.1
RAM	4x DIMMs DDR-5 5600
LAN Controller	Intel I226LM, Intel I226V
Sonstige Features	Digital I/O (4-in/4-out) , Watchdog timer, iSMART(4.0)
Gehäuse
Höheneinheit	4 HE
Maße	450x483x177 mm
Hersteller	Genesys
Hersteller-ArtNr	E450B
Farbe	schwarz
Anzahl Gehäuselüfter	1
Anschlüsse	6 x 3,5 Zoll HDD-Schacht 3 x 5,25 Zoll Schacht 2 x USB 2.0 Ports
Schnittstellen und Anschlüsse
HDMI	1
DisplayPort	3
2,5-Gbit LAN	2
M2 NVMe 2280	2
SATA	4
USB 3.2 Gen2 Type A	4
USB 2.0 Header	2
USB 3.2 Gen1 Type A Header	2
USB 3.2 Gen2 Type A Header	1
PCI-Express x16	1
PCI-Express x4	2
PCI-Express x1	1
PCI	2
Serielle (RS232/RS422/RS485) Ports	2
Serielle (RS232) Header	2
TPM	1

Konfigurieren Sie Ihr System:

Prozessor (CPU)

Anzahl wählen:
	keine CPU		Kein Aufpreis
	Intel® Core Ultra 5 225 bis zu 4,90GHz 4,9 GHz Turbo 10Cores 10Threads 22 MB Cache 65 Watt TDP Max. Turbo: 121W ★ Unsere Empfehlung	1-3 Tage	164,25 €
	Intel® Core Ultra 5 235 bis zu 5,0GHz 5,0 GHz Turbo 14Cores 14Threads 26 MB Cache 65 Watt TDP Max. Turbo: 121W ★ Unsere Empfehlung	1-3 Tage	236,84 €
	Intel® Core Ultra 5 245 bis zu 5,10GHz 5,1 GHz Turbo 14Cores 14Threads 26 MB Cache 65 Watt TDP Max. Turbo: 121W ★ Unsere Empfehlung	1-3 Tage	253,36 €
	Intel® Core Ultra 7 265 bis zu 5,30GHz 5,3 GHz Turbo 20 Cores 20 Threads 36 MB Cache 65 Watt TDP Max. Turbo: 182W ★ Unsere Empfehlung	1-3 Tage	306,78 €
	Intel® Core Ultra 9 285 bis zu 5,60GHz 5,6 GHz Turbo 24 Cores 24 Threads 40 MB Cache 65 Watt TDP Max. Turbo: 182W ★ Unsere Empfehlung	1-3 Tage	528,76 €

Arbeitsspeicher (RAM)

Anzahl wählen:
	kein RAM-Riegel			Kein Aufpreis
	16GB DDR5 FSB6400 288-pin CL52	1-3 Tage	3,78 €/GB	60,54 €
	32GB DDR5 FSB6400 288-pin CL52	1-3 Tage	3,52 €/GB	112,65 €
	64GB DDR5 FSB6400 288-pin CL52	1-3 Tage	3,26 €/GB	208,41 €

SSD (Solid-State-Drive) M.2

	512GB Foresee SSD M.2 NVMe 3D TLC max. Read 5200 MB/s max. Write 3900 MB/s PCIe 4.0 x4 (NVMe) M.2 (2280) ★ Unsere Empfehlung	lagernd	0,11 €/GB	55,00 €
	1TB Foresee SSD M.2 NVMe 3D TLC max. Read 5200 MB/s max. Write 4700 MB/s PCIe 4.0 x4 (NVMe) M.2 (2280) ★ Unsere Empfehlung	lagernd	0,09 €/GB	90,00 €

SSD (Solid-State-Drive)

120GB Industrie SSD 2,5" 3D TLC	lagernd	0,27 €/GB	32,25 €
256GB Industrie SSD 2,5" 3D TLC	lagernd	0,16 €/GB	40,87 €
512GB Industrie SSD 2,5" 3D TLC	lagernd	0,11 €/GB	56,33 €
1TB Samsung SSD 870 EVO SATA-3	lagernd	0,09 €/GB	92,00 €
2TB Samsung SSD 870 EVO SATA-3	lagernd	0,09 €/GB	182,85 €
4TB Samsung SSD 870 EVO SATA-3	1-3 Tage	0,08 €/GB	334,30 €

HDD (Festplatten) WD 3,5 Zoll

1TB WD Ultrastar DC HA210 24x7 128MB 7200U SATA-3 6Gb	lagernd	111,25 €/TB	111,25 €
2TB WD Ultrastar DC HA210 24x7 128MB 7200U SATA-3 6Gb	lagernd	63,10 €/TB	126,20 €
4TB WD Ultrastar DC HC310 24x7 256MB 7200U SATA-3 6Gb	2-3 Wochen	44,78 €/TB	179,10 €
8TB WD Ultrastar DC HC320 24x7 256MB 7200U SATA-3 6Gb	lagernd	31,09 €/TB	248,75 €
10TB WD Ultrastar DC HC330 24x7 256MB 7200U SATA-3 6Gb	1 Woche	26,78 €/TB	267,75 €
12TB WD Ultrastar DC HC520 24x7 256MB 7200U SATA-3 6Gb	1-3 Tage	25,83 €/TB	309,96 €
14TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	1 Woche	27,32 €/TB	382,50 €
16TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	2-3 Wochen	20,51 €/TB	328,17 €
18TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	1-3 Tage	20,47 €/TB	368,47 €
20TB WD Ultrastar DC HC560 24x7 512MB 7200U SATA-3 6Gb	1-3 Tage	20,08 €/TB	401,62 €
22TB WD Ultrastar DC HC570 24x7 512MB 7200U SATA-3 6Gb	1-3 Tage	21,77 €/TB	479,02 €
24TB WD Ultrastar DC HC580 24x7 512MB 7200U SATA 6Gb	1-3 Tage	20,77 €/TB	498,52 €

HDD (Festplatten) Seagate 3,5 Zoll

1TB Seagate FireCuda 8GB 64MB 7200U 6Gb SATA	lagernd	33,66 €/TB	33,66 €
4TB Seagate EXOS 24x7 215MB 7200U SATA-3 6Gb	lagernd	45,31 €/TB	181,25 €
8TB Seagate EXOS 24x7 128MB 7200U SATA-3 6Gb	1-3 Tage	25,78 €/TB	206,25 €
10TB Seagate EXOS 24x7 270MB 7200U SATA-3 6Gb	1-3 Tage	26,88 €/TB	268,75 €
12TB Seagate EXOS 24x7 128MB 7200U SATA-3 6Gb	1-3 Tage	26,56 €/TB	318,75 €
16TB Seagate EXOS 24x7 256MB 7200U SATA-3 6Gb	lagernd	20,70 €/TB	331,25 €
18TB Seagate EXOS 24x7 256MB 7200U SATA-3 6Gb	1-3 Tage	21,82 €/TB	392,70 €
20TB Seagate EXOS 24x7 256MB 7200U SATA-3 6Gb	1-3 Tage	20,91 €/TB	418,20 €

RAID-Controller

Broadcom MegaRaid 9540-8i 8-Port PCI-E 4.0 x8 SATA/SAS 12Gb/s ohne Cache	1-3 Tage	289,81 €
Microsemi Adaptec SmartRAID 3254-8i 8+0 Port LP PCI-E 3.0 x8 SATA/SAS 24Gb/s incl. Nand 4GB Cache	1-3 Tage	990,06 €
Microsemi Adaptec SmartRAID 3154-8i 8-Port PCI-E 3.0 x8 SATA/SAS 12Gb/s incl. Nand 4GB Cache	lagernd	1.032,50 €

Battery Backup Unit (BBU)

Cache Vault NAND Speicher 94xx/95xx

lagernd

98,75 €

Netzwerk (LAN)

Intel® PCI-E Gigabit Netzwerkkarte 1x RJ-45 Server	lagernd	56,25 €
Intel® PCI-E Gigabit Netzwerkkarte 2x RJ-45 Server VMDq	lagernd	108,35 €
Intel® PCI-E 10Gb Netzwerkkarte 2x RJ-45 Server CNA	lagernd	116,25 €
Intel® PCI-E Gigabit Netzwerkkarte 4x RJ-45 Server VMDq	lagernd	151,55 €
Broadcom NetXtreme P210tp PCI-E 10Gb Netzwerkkarte 2x RJ45	lagernd	139,04 €

Grafikkarten

Produktinformation	ASUS GT1030 2GB DDR5 passiv	1-3 Tage	77,11 €
Produktinformation	PNY NVIDIA RTX A400 4GB PCIe	1-3 Tage	160,92 €
Produktinformation	PNY NVIDIA RTX A1000 4 mDP/DP 8GB PCIe	1-3 Tage	345,03 €
Produktinformation	PNY Quadro® RTX A2000 12GB PCIe	auf Anfrage	567,32 €
Produktinformation	PNY NVIDIA RTX A2000 ADA 16GB PCIe	1-3 Tage	573,93 €
Produktinformation	PNY Quadro® RTX A4000 16GB PCIe	1-3 Tage	919,83 €
Produktinformation	MSI GeForce RTX 3060 Ventus 2X 12G	1-3 Tage	254,73 €
	MSI GeForce RTX 4060 Ti VENTUS 2X 16GB	auf Anfrage	551,82 €

Netzteil

500W Green Netzteil PS2 80+	lagernd	10,00 €
500W Green Netzteil PS2 EPS Emacs Zippy HG2-5500V	1 Woche	50,00 €
1200W BeQuiet! Straight Power 12	1-3 Tage	139,59 €
400W Green Netzteil PS2 EPS 80+ Emacs Zippy	1-3 Tage	230,00 €
2x 420W redundantes ATX-Netzteil, PS2	1-3 Tage	530,00 €
600W Netzteil PS2 80+	lagernd	Kein Aufpreis
550W Netzteil PS2 80+	1 Woche	20,00 €

Montageschienen

Teleskopschienen für 19" Gehäuse

lagernd

39,00 €

Betriebssystem

Bitte wählen Sie ein Betriebssystem. Das System wird in der endgültigen Konfiguration auf stabile Lauffähigkeit getestet. Sie erhalten zu dem gewählten OS neben erweitertem Support auch passende Treiber für alle Komponenten. Spezielle Wünsche zu Konfiguration oder Partitionierung sind auf Anfrage und ohne Aufpreis möglich.
Sollte das von Ihnen gewünschte Betriebssystem nicht aufgeführt sein, teilen Sie uns dieses bitte unbedingt mit.

Keine Betriebssystem-Lizenz (kostenloser Test mit folgendem Betriebssystem) : Keine Betriebssystem-Lizenz (kostenloser Test mit folgendem Betriebssystem):	lagernd	Kein Aufpreis
Debian Linux 13 (stable) "Trixie" 64-Bit inkl. Vorinstallation und Systemtest	lagernd	Kein Aufpreis
Ubuntu Linux Desktop 24.04 64bit inkl. Vorinstallation und Systemtest	lagernd	Kein Aufpreis
Windows 10 IoT Ent. 2021 LTSC Value inkl. Vorinstallation und Systemtest : Bitte geben Sie die gewünschte Sprache an: Windows 10 IoT Ent. 2021 LTSC Value inkl. Vorinstallation und Systemtest:	lagernd	100,00 €
Windows 10 IoT Ent. 2021 LTSC High End inkl. Vorinstallation und Systemtest : Bitte geben Sie die gewünschte Sprache an: Windows 10 IoT Ent. 2021 LTSC High End inkl. Vorinstallation und Systemtest:	lagernd	180,00 €
Windows 11 IoT Ent. 2024 LTSC Value inkl. Vorinstallation und Systemtest : Bitte geben Sie die gewünschte Sprache an: Windows 11 IoT Ent. 2024 LTSC Value inkl. Vorinstallation und Systemtest:	lagernd	100,00 €
Windows 11 IoT Ent. 2024 LTSC High End inkl. Vorinstallation und Systemtest : Bitte geben Sie die gewünschte Sprache an: Windows 11 IoT Ent. 2024 LTSC High End inkl. Vorinstallation und Systemtest:	lagernd	180,00 €
Windows 11 Pro 64-bit inkl. Vorinstallation und Systemtest	lagernd	135,00 €

Peripherie / Zubehör

Logitech B100 Optical Mouse Business schwarz USB	lagernd	10,00 €
Cherry G83-6105 Tastatur USB deutsch schwarz	lagernd	26,42 €
iiyama ProLite XUB2493HS-B6 24"	lagernd	121,69 €
LG USB DVD-Brenner extern USB 2.0 schwarz	lagernd	27,47 €

Industriemonitore

Produktinformation	8" Touchmonitor resistiv, IP65 Frontschutz 8" 12V-24VDC IN Einbau oder VESA75 Auflösung 800x600 (4:3)	lagernd	229,00 €
Produktinformation	12" Touchmonitor resistiv, IP65 Frontschutz 12" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1024x768 (4:3)	2-3 Wochen	329,00 €
Produktinformation	15" Touchmonitor resistiv, IP65 Frontschutz 15" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (5:4)	lagernd	349,00 €
Produktinformation	17" Touchmonitor resistiv, IP65 Frontschutz 17" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (4:3)	lagernd	379,00 €
Produktinformation	19" Touchmonitor resistiv, IP65 Frontschutz 19" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (4:3)	lagernd	449,00 €
Produktinformation	21,5" Touchmonitor resistiv, IP65 Frontschutz 21,5" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1920x1080 (16:9)	lagernd	499,00 €
Produktinformation	10,4" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 10,4" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1024x768 (4:3)	lagernd	299,00 €
Produktinformation	12,1" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 12,1" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x800 (16:10)	lagernd	329,00 €
Produktinformation	15" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 15" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1024x768 (4:3)	lagernd	349,00 €
Produktinformation	15,6" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 15,6" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1920x1080 (16:9)	lagernd	429,00 €
Produktinformation	17" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 17" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (5:4)	2-3 Wochen	379,00 €
Produktinformation	18,5" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 18,5" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1920x1080 (16:9)	lagernd	499,00 €
Produktinformation	19" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 19" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1280x1024 (5:4)	lagernd	449,00 €
Produktinformation	21,5" Touchmonitor PCAP/kapazitiv, IP65 Frontschutz 21,5" 12V-24VDC IN Einbau oder VESA75/100 Auflösung 1920x1080 (16:9)	lagernd	499,00 €

Reserve-SSD

120GB Industrie SSD 2,5" 3D TLC	lagernd	32,25 €
256GB Industrie SSD 2,5" 3D TLC	lagernd	40,87 €
512GB Industrie SSD 2,5" 3D TLC	lagernd	56,33 €
512GB Foresee SSD M.2 NVMe 3D TLC	lagernd	55,00 €
1TB Foresee SSD M.2 NVMe 3D TLC	lagernd	90,00 €
1TB Samsung SSD 870 EVO SATA-3	lagernd	92,00 €
2TB Samsung SSD 870 EVO SATA-3	lagernd	182,85 €
4TB Samsung SSD 870 EVO SATA-3	1-3 Tage	334,30 €

Reserve-HDD

1TB Seagate FireCuda 8GB 64MB 7200U 6Gb SATA	lagernd	33,66 €
1TB WD Ultrastar DC HA210 24x7 128MB 7200U SATA-3 6Gb	lagernd	111,25 €
2TB WD Ultrastar DC HA210 24x7 128MB 7200U SATA-3 6Gb	lagernd	126,20 €
4TB Seagate EXOS 24x7 215MB 7200U SATA-3 6Gb	lagernd	181,25 €
4TB WD Ultrastar DC HC310 24x7 256MB 7200U SATA-3 6Gb	2-3 Wochen	179,10 €
8TB Seagate EXOS 24x7 128MB 7200U SATA-3 6Gb	1-3 Tage	206,25 €
8TB WD Ultrastar DC HC320 24x7 256MB 7200U SATA-3 6Gb	lagernd	248,75 €
10TB WD Ultrastar DC HC330 24x7 256MB 7200U SATA-3 6Gb	1 Woche	267,75 €
10TB Seagate EXOS 24x7 270MB 7200U SATA-3 6Gb	1-3 Tage	268,75 €
12TB WD Ultrastar DC HC520 24x7 256MB 7200U SATA-3 6Gb	1-3 Tage	309,96 €
12TB Seagate EXOS 24x7 128MB 7200U SATA-3 6Gb	1-3 Tage	318,75 €
14TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	1 Woche	382,50 €
16TB Seagate EXOS 24x7 256MB 7200U SATA-3 6Gb	lagernd	331,25 €
16TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	2-3 Wochen	328,17 €
18TB Seagate EXOS 24x7 256MB 7200U SATA-3 6Gb	1-3 Tage	392,70 €
18TB WD Ultrastar DC HC550 24x7 512MB 7200U SATA-3 6Gb	1-3 Tage	368,47 €
20TB Seagate EXOS 24x7 256MB 7200U SATA-3 6Gb	1-3 Tage	418,20 €
20TB WD Ultrastar DC HC560 24x7 512MB 7200U SATA-3 6Gb	1-3 Tage	401,62 €
22TB WD Ultrastar DC HC570 24x7 512MB 7200U SATA-3 6Gb	1-3 Tage	479,02 €
24TB WD Ultrastar DC HC580 24x7 512MB 7200U SATA 6Gb	1-3 Tage	498,52 €
